[3] VRRP (Virtual Router Redundancy Protocol)



VRRP (Virtual Router Redundancy Protocol)

VRRP는 Backup과 redundancy 목적으로 여러대의 라우터를 하나의 Gateway로 설정하는 것이 가능

각 두개의 인터페이스를 묶어서 Virtual IP 로 설정하여 Failover의 기능 및 Load balancing의 기능 구현 가능



Router_A의 f0/0 인터페이스와

Router_B f0/0 인터페이스 중 하나는 MASTER 가 되고

하나는 Backup이 됨.



만약 MASTER의 Link가 Down이 되면 우선순위에 따라 Backup 인터페이스 중에 하나가 마스터가 된다.



출처: https://anodos.tistory.com/entry/VRRPVirtual-Router-Redundancy-Protocol [진리를 향한 끊없는 혼의 동경:티스토리]





R1이 자신의 Priority 값을 vrrp advertisement packet 을 통해서 멀티캐스트로 이중화 장비로 전달하게 되고, 반대로 상대 장비의 vrrp advertisement를 받고, priority값 확인 후 자신의 값과 비교해서 더 높은경우  MASTER 장비가 됨

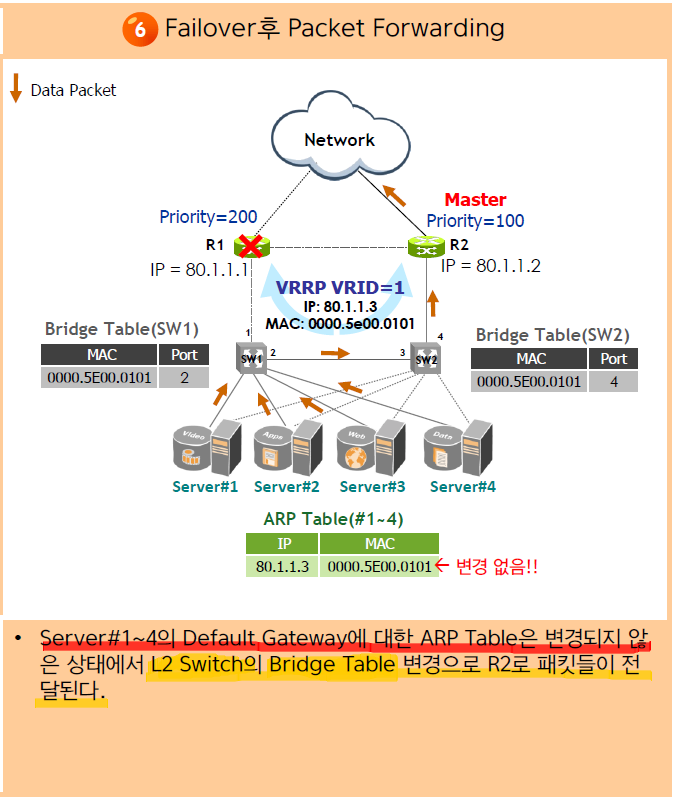

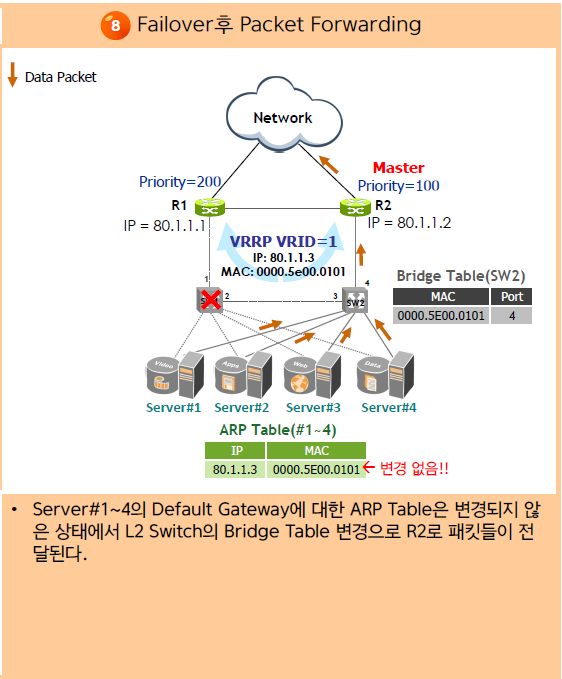

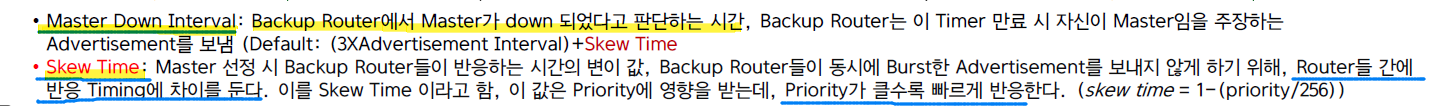

• MASTER 장비는 자신이 MASTER 임을 알리는 GARP Packet을 보내서 이에 따라 switch 쪽의 Bridge Table을 갱신함.
• 만일 상하단 vIP 설정되어 있다면, 끊어진 상단쪽은 BMASTER 장비가 MASTER로 부터 Priority 값이 공유되지 않으므로, BMASTER가 VIP를 가져가게 됨
• 하단 쪽은 Priority advertising이 가능하므로, 공유하며 바로바로 Priority값이 큰쪽으로 VIP가 add됨
